一、简介

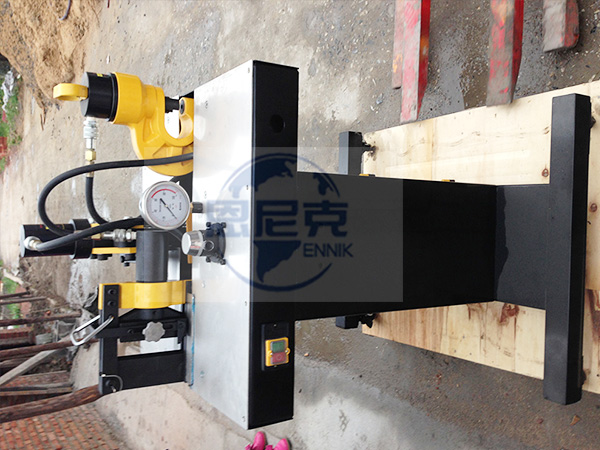

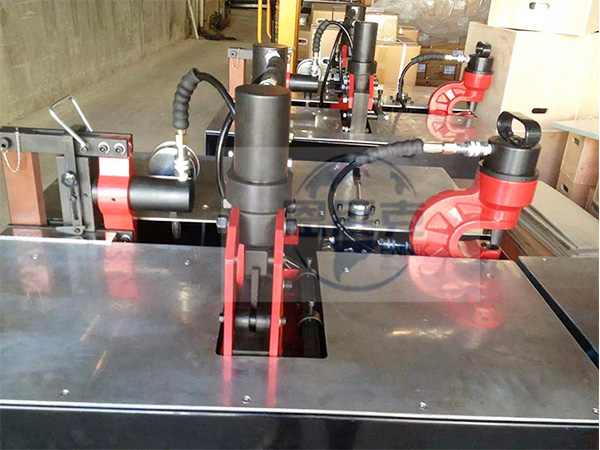

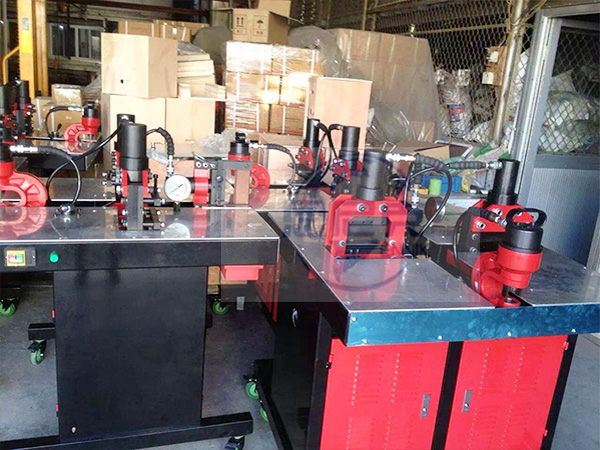

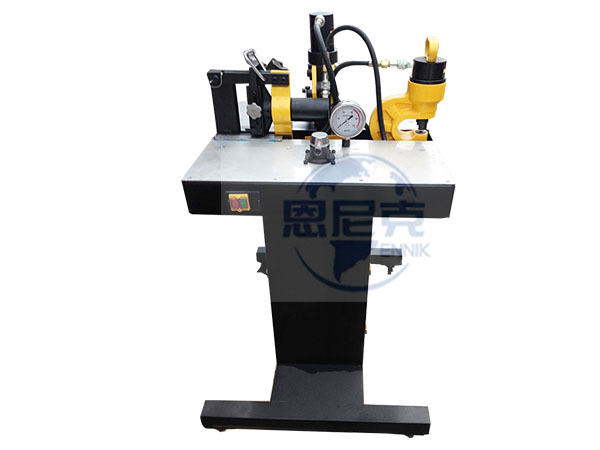

   电动液压母牌打孔机有冲、剪、折三个加工单元，主要功能为加工不同规格的铜、铝母线，只需用相应的加工单元，就能方便、快捷的对铜、铝排进行剪切、冲孔（圆孔、腰型孔），折平弯、立弯、压花、压平、扭麻花、压电缆接头等各种不同的加工。广泛用于高低压开关柜、变电站、母线槽、桥架、电器开关、通讯设备、家用电器、船舶制造、办公自动化设备、电梯制造、机箱机柜制造等电气成套制造行业。电动液压母牌打孔机是参照国外先进产品，并结合国内实际，为提高工作效率及保证作业an全之要求而设计的配套设备。zui适合制作大型的电控箱及输配电建设工程的施工现场使用。
主要特点：

1、剪切单元采用通用的双刀式剪切，剪口平整，无毛刺。
2、冲孔单元采用搞精度五臂冲孔模架，延长了模具的使用寿命。操作视线更加清晰，使用更加方便快捷，无需更换模具生产效率明显高于传统冲孔单元。

3、挂勾式敞开折弯工位 操作简单方便 可加工te殊回形 小折弯、压花、立弯等。

4、折弯单元采用卧式加工，在加工时更an全方便。
5、机器的三个工作工位可以同时工作，互不影响，大大提高了工作效率。
6、每个加工单元的工作行程均可方便地调节，减少加工辅助时间、提高生产效率。
7、液压油箱采用厚钢板焊接，并作了磷化处理，使液压油长期使用不会变质。

8、液压胶管采用国标A型连接方式，即nai用而方便维修。
9、机器上将有脚轮，可以方便的移动.

二、技术参数
电动液压母牌打孔机功能 :切断 、冲孔 、平弯  组成，组合在同一平面上.

型号：                  TKV200-DK22BF

    流动工作台尺寸:        700mm(长)×700mm(宽) ×1100mm(高)

    输入电压 :             单机50HZ、220V

    额定工作油压 :      700kgf/cm2(chao高压an全阀设定值) 10000(Psi)

    切排机出力 :           20ton

    切排范围(mm):          铜铝排≤120×10

    弯排机出力 :           20ton

    平弯范围(mm):          铜铝排≤120×10

    平弯角度：             0度-135度

    冲孔机出力 :           31ton

    标准配套冲孔模具四套 : Φ7mm、Φ9mm、Φ11mm、Φ13m
